ประตูน้ำลิ้นปีกผีเสื้อ ButterflyValve มอก.382

หมวดหมู่สินค้า :  ผู้ผลิตและจำหน่ายวาล์ว
ตราสินค้า :  SWW
ขอรายละเอียด ขอใบเสนอราคา

ประตูน้ำลิ้นปีกผีเสื้อ Butterfly Valve มอก.382-2531

ความหมายของคำที่ใช้ในมาตรฐานผลิตภัณฑ์อุตสาหกรรมนี้ มีดังต่อไปนี้

  1. ประตูน้ำลิ้นปีกผีเสื้อ (butterfly valve) ซึ่งต่อไปในมาตรฐานนี้ จะเรียกว่า "ประตูน้ำ" หมายถึง ประตูน้ำซึ่งลิ้นหมุนทำมุมประมาณ 90 องศา จากตำแหน่งปิดถึงตำแหน่งเปิด โดยอยู่ขวางกับแนวแกนของช่องลิ้น
  2. ประตูน้ำแบบหน้าจานคู่ (double flanged valve) หมายถึง ประตูน้ำที่ปลายทั้งสองด้าน มีหน้าจานสำหรับต่อกับหน้าจานของท่อ โดยมีสลักยึดแต่ละด้าน
  3. ประตูน้ำแบบตัวบาง (wafer valve) หมายถึง ประตูน้ำที่ใช้ติดตั้งระหว่างจานของท่อ โดยใช้สลักเกลียวยึดตลอด
  4. ประเภทปิดสนิท (tight shut-off service type) หมายถึง ประตูน้ำที่ลิ้นมีขอบหุ้มยาง (หรือโลหะ) รอบ ในขณะปิดสัมผัสกับแหวนรองลิ้นโลหะ (หรือยาง) ในตัวเรือน จะไม่มีการรั่วซึมตามขอบลิ้น
  5. ประเภทอัตราการรั่วซึมต่ำ (low leakage rate service type) หมายถึง ประตูน้ำที่ลิ้นชนิดมีขอบเป็นโลหะ ในขณะปิดสัมผัสกับแหวนรองลิ้นที่เป็นโลหะในตัวเรือน จะยอมให้มีการรั่วซึมตามขอบลิ้นได้เล็กน้อย
  6. เส้นผ่านศูนย์กลางภายในระบุ หมายถึง เส้นผ่านศูนย์กลางของทางน้ำผ่านภายในตัวเรือนประตูน้ำ โดยประมาณ หรือขนาดของช่องแหวนรองลิ้นในตัวเรือน

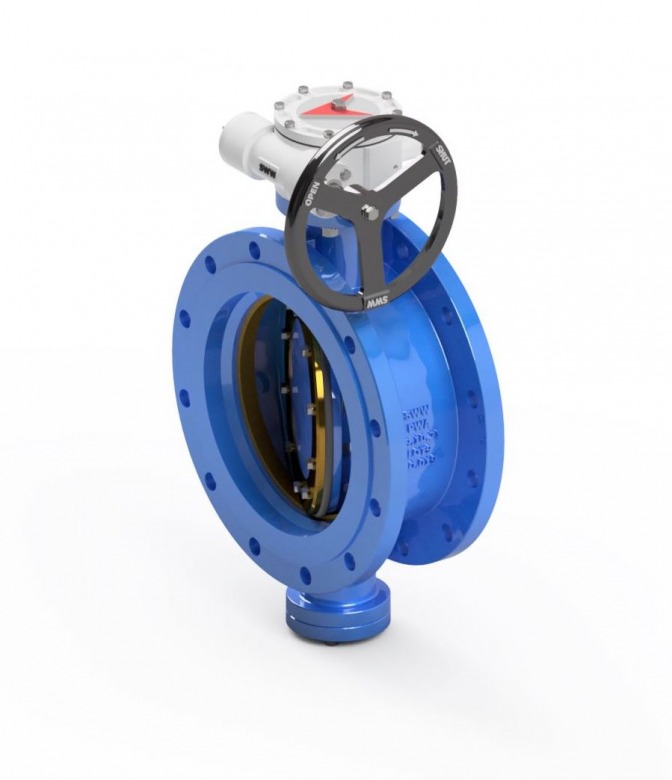

ประตูน้ำลิ้นปีกผีเสื้อ ชนิด พร้อมชุดขับเคลื่อน

ประตูน้ำลิ้นปีกผีเสื้อ ชนิด พร้อมชุดขับเคลื่อน / รองรับการติดตั้งหัวขับ

BUTTERFLY VALVE

MODEL: *มอก. 382

2



DIMENSIONS – มิติมาตรฐาน

ประตูน้ำลิ้นปีกผีเสื้อ Butterfly Valve มอก.382-2531

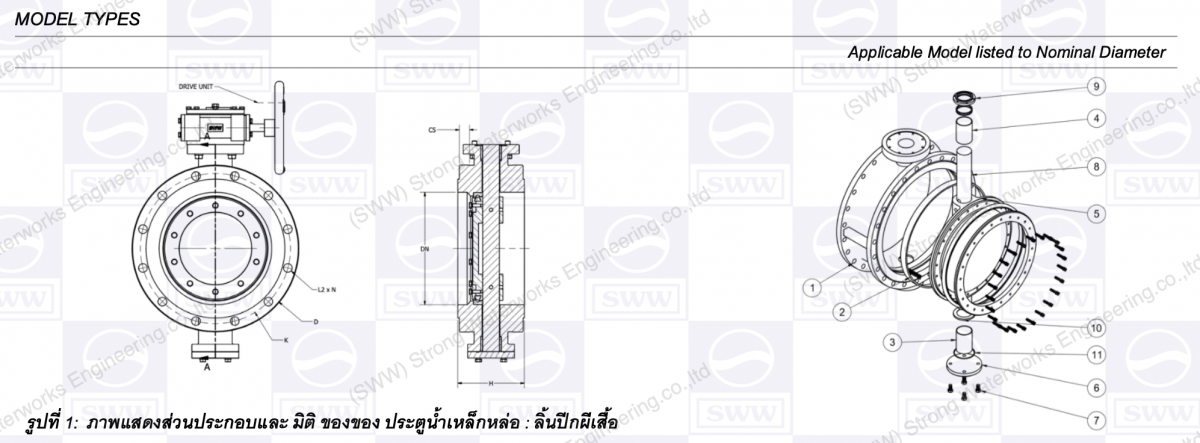

รูปที่ 1: ภาพแสดงส่วนประกอบและ มิติของประตูน้ำลิ้นปีกผีเสื้อ



Flange Standards: ISO7005-2

Nominal Diameter

(DN)

Body Length

(L)

Outside Diameter

(D)

Flange Thickness

(C5)

Bolt Circle Diameter

(K)

Bolt Hole Diameter

(L2)

Number of Bolts

(n)

Class

(PN)

Mounting Type:

Gear / Bare Shaft

mm

inch

100

4

127

220

21

180

19

8

10

F10

150

6

140

285

23

240

23

8

10

F10

200

8

152

340

23

295

23

8

10

F10

250

10

165

395

25

350

23

12

10

F12

300

12

178

445

25

400

23

12

10

F12

400

16

216

565

28

515

28

16

10

F16

500

20

229

670

30

620

28

20

10

F16

600

24

267

780

31

725

31

20

10

F16

800

32

318

1015

39

950

34

24

10

F25

1000

40

410

1230

45

1160

36

28

10

F30/F35

1200

48

470

1455

51

1380

39

32

10

F30/F35

ตารางที่ 1: ขนาดมิติของ ประตูน้ำลิ้นปีกผีเสื้อ 100-1200mm. (*1) แสดงลิ้นของประตูน้ำขนาดเปิด

*ชนิดพร้อมชุดเกียร์ขับเคลื่อน

GEARBOX UNIT



GEAR SYSTEM

HEAVY DUTY W/ Optional Face Width Thickness (ความหนาเกียร์พิเศษ)

*Slotting for Actuator





Mechanical Efficiency

0.80

image-20210401115300-3

hANDWHEEL

ควบคุมการปิดเปิดของวาล์ว

Operating Modes

แนวนอน และ แนวตั้ง

FOR ACTUATOR

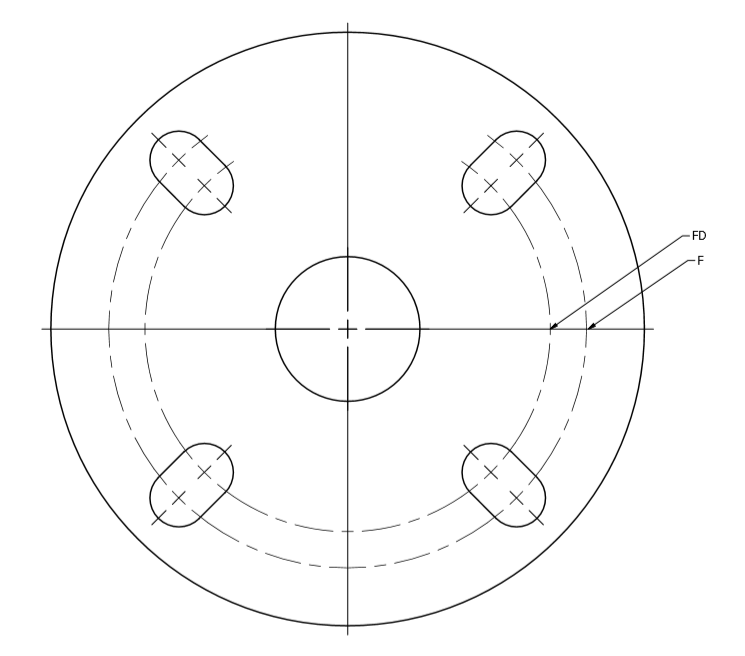

  • Mounting Flange Slotting Option Available

ตารางที่ 2: รายละเอียดของชุดขับเคลื่อนแบบพวงมาลัย และ การรองรับหัวขับ
