ความหมายของคำที่ใช้ในมาตรฐานผลิตภัณฑ์อุตสาหกรรมนี้ มีดังต่อไปนี้
CASR IRON GATE VALVE – METAL SEATED FOR WATER SERVICES
*DN80-1200mm. มิลลิเมตร
MODEL: *มอก.256 (DN-CI-MS)
DIMENSIONS – มิติมาตรฐาน

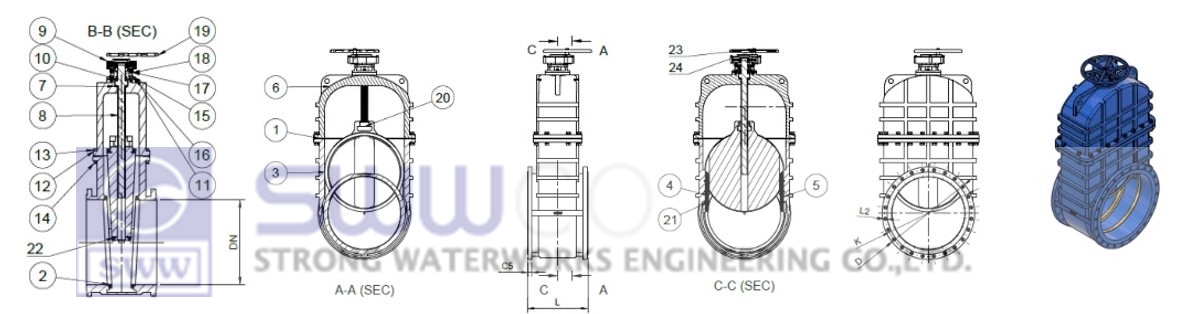

รูปที่ 1: ภาพแสดงส่วนประกอบและ มิติ ของประตูน้ำ ลิ้นยกแบบรองลิ้นโลหะ
Flange Standards: ISO7005-2
Nominal Diameter (DN) |
Body Length (L) |
Outside Diameter (D) |
Flange Thickness (C5) |
Bolt Circle Diameter (K) |
Bolt Hole Diameter (L2) |
Number of Bolts (n) |
Class (PN) |
Actuator Type: Hand Wheel (HW), Gear Mounting, Actuator (EAU) |
||
mm |
inch |
*Option |
Ratio |
|||||||
80 |
3 |
203 |
200 |
22 |
160 |
19 |
8 |
10/16 |
HW, EAU |
- |
100 |
4 |
229 |
220 |
21 |
180 |
19 |
8 |
10/16 |
HW, EAU |
- |
150 |
6 |
267 |
285 |
23 |
240 |
23 |
8 |
10/16 |
HW, EAU |
- |
200 |
8 |
292 |
340 |
23 |
295 |
23 |
8 |
10/16 |
HW, EAU |
- |
250 |
10 |
330 |
395 |
25 |
350 |
23 |
12 |
10/16 |
HW, EAU |
- |
300 |
12 |
356 |
445 |
25 |
400 |
23 |
12 |
10/16 |
HW, EAU |
- |
400 |
16 |
406 |
565 |
28 |
515 |
28 |
16 |
10/16 |
HW, Gear, EAU |
2:1 |
500 |
20 |
457 |
670 |
30 |
620 |
28 |
20 |
10/16 |
HW, Gear, EAU |
2:1 |
600 |
24 |
508 |
780 |
31 |
725 |
31 |
20 |
10/16 |
HW, Gear, EAU |
2:1 |
800 |
32 |
660 |
1015 |
39 |
950 |
34 |
24 |
10/16 |
Gear, EAU |
3:1 |
1000 |
40 |
812 |
1230 |
45 |
1160 |
36 |
28 |
10/16 |
Gear, EAU |
4:1 |
1200 |
48 |
840 |
1455 |
51 |
1380 |
39 |
32 |
10/16 |
Gear, EAU |
5:1 |
ตารางที่ 1: ขนาดมิติของ ประตูน้ำลิ้นยกแบบรองลิ้นโลหะ 80-800mm. (*4) แสดงลิ้นของประตูน้ำขนาดเปิด

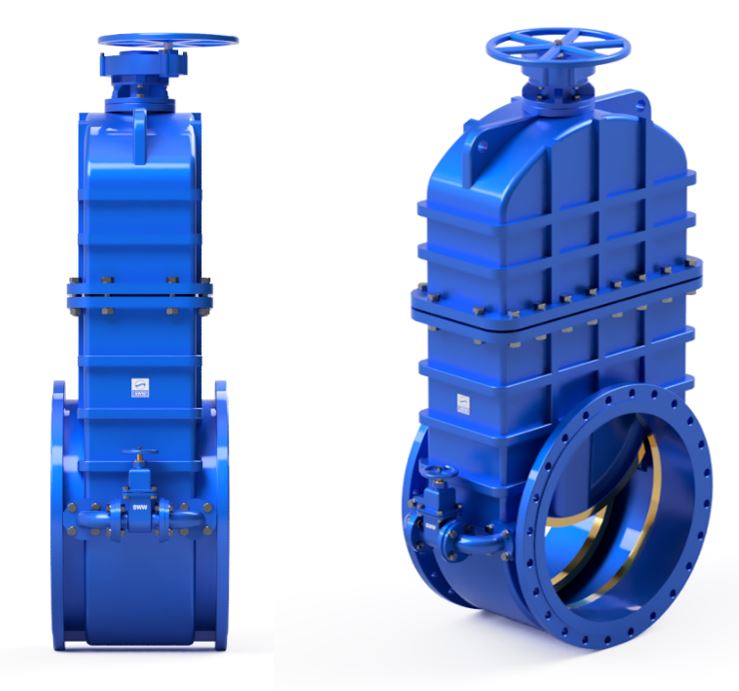

(*BY-PASS OPTION FROM DN800-DN1200mm.)
*ชนิดพร้อมชุดเกียร์ขับเคลื่อน
GEARBOX UNIT |
|
|||
GEAR SYSTEM |
HEAVY DUTY W/ Optional Face Width Thickness (ความหนาเกียร์พิเศษ) |

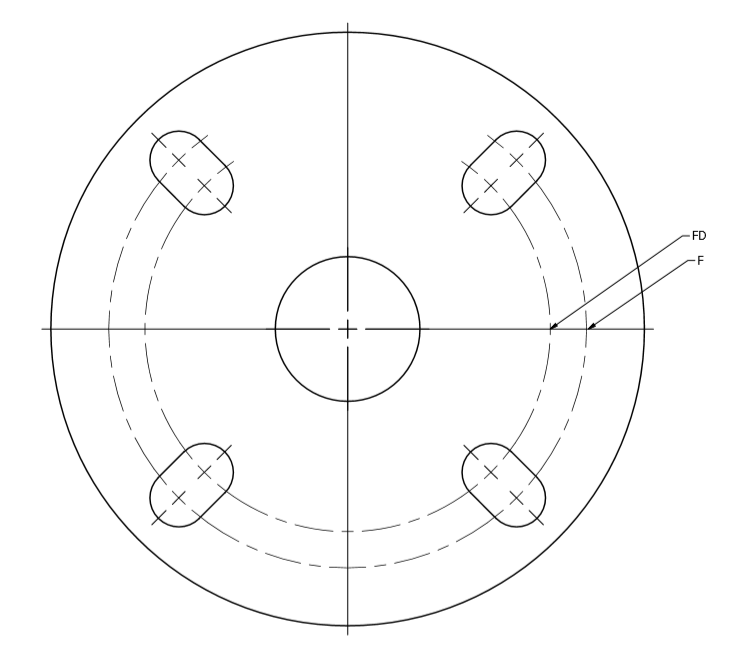

*Slotting for Actuator |
||
|
Mechanical Efficiency |
0.88 |
|
|
hANDWHEEL |
ควบคุมการปิดเปิดของวาล์ว |
Operating Modes |
แนวตั้ง |
|
FOR ACTUATOR |
|
|||
ตารางที่ 2: รายละเอียดส่วนชุดเกียร์ขับเคลื่อน ของ ประตูน้ำลิ้นยกแบบรองลิ้นโลหะ มอก.*256-2540, CI – CAST IRON
