ประตูระบายน้ำ แฟล็ปวาล์ว Flap Value Colum Pipe
ประตูน้ำเหล็กหล่อ : เปิด - ปิดปลายท่อน้ำ
CAST IRON FLAP VALVE – METAL SEATED FOR WATER SERVICES
MODEL: *FV-MS-DN

DIMENSIONS – มิติมาตรฐาน

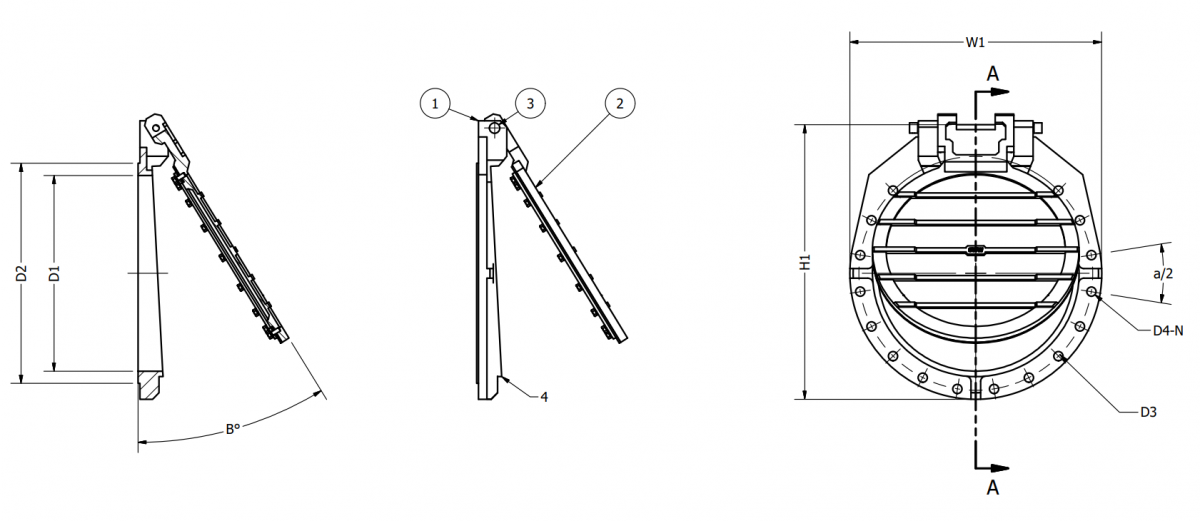

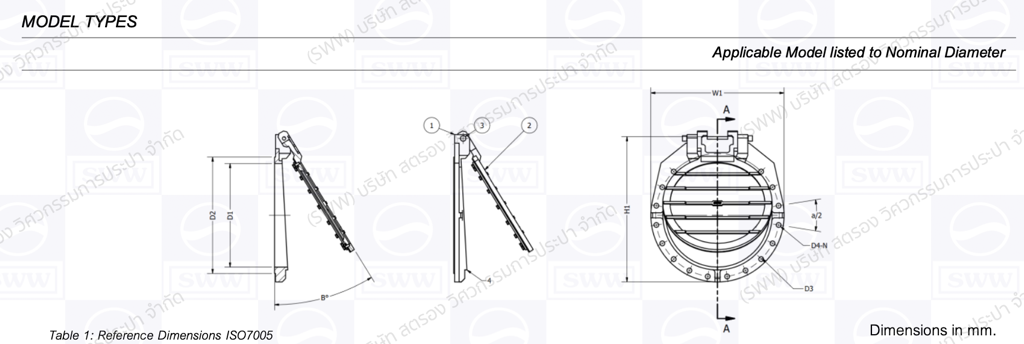

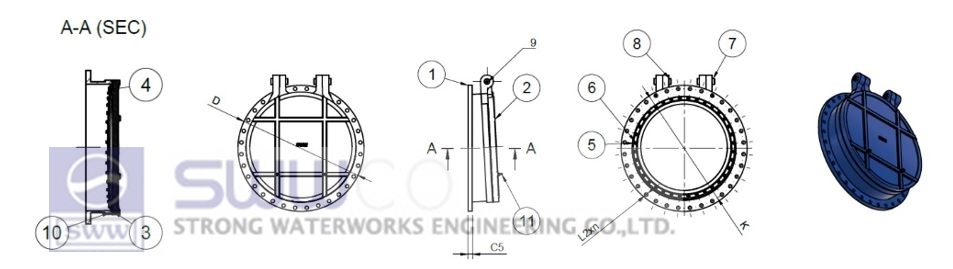

รูปที่ 1: ภาพแสดงส่วนประกอบและ มิติ ของ FLAP VALVE
Flange Standards: ISO7005-2
Nominal Diameter
(DN)
|
Outside Diameter
(D)
|
Flange Thickness
(C5)
|
Bolt Circle Diameter
(K)
|
Bolt Hole Diameter
(L2)
|
Number of Bolts
(n)
|
Class
(PN)
|
Hinge Joint Type:
Stem Key / Concentric Brushes
|
mm
|
inch
|
Standard Material
|
*Option Material
|
100
|
4
|
220
|
21
|
180
|
19
|
8
|
10
|
SS304
|
BC6 / SC45/50
|
150
|
6
|
285
|
23
|
240
|
23
|
8
|
10
|
SS304
|
BC6 / SC45/50
|
200
|
8
|
340
|
23
|
295
|
23
|
8
|
10
|
SS304
|
BC6 / SC45/50
|
250
|
10
|
395
|
25
|
350
|
23
|
12
|
10
|
SS304
|
BC6 / SC45/50
|
300
|
12
|
445
|
25
|
400
|
23
|
12
|
10
|
SS304
|
BC6 / SC45/50
|
400
|
16
|
565
|
28
|
515
|
28
|
16
|
10
|
SS304
|
BC6 / SC45/50
|
500
|
20
|
670
|
30
|
620
|
28
|
20
|
10
|
SS304
|
BC6 / SC45/50
|
600
|
24
|
780
|
31
|
725
|
31
|
20
|
10
|
SS304
|
BC6 / SC45/50
|
800
|
32
|
1015
|
39
|
950
|
34
|
24
|
10
|
SS304
|
BC6 / SC45/50
|
1000
|
40
|
1230
|
45
|
1160
|
36
|
28
|
10
|
SS304
|
BC6 / SC45/50
|
1200
|
48
|
1455
|
51
|
1380
|
39
|
32
|
10
|
SS304
|
BC6 / SC45/50
|

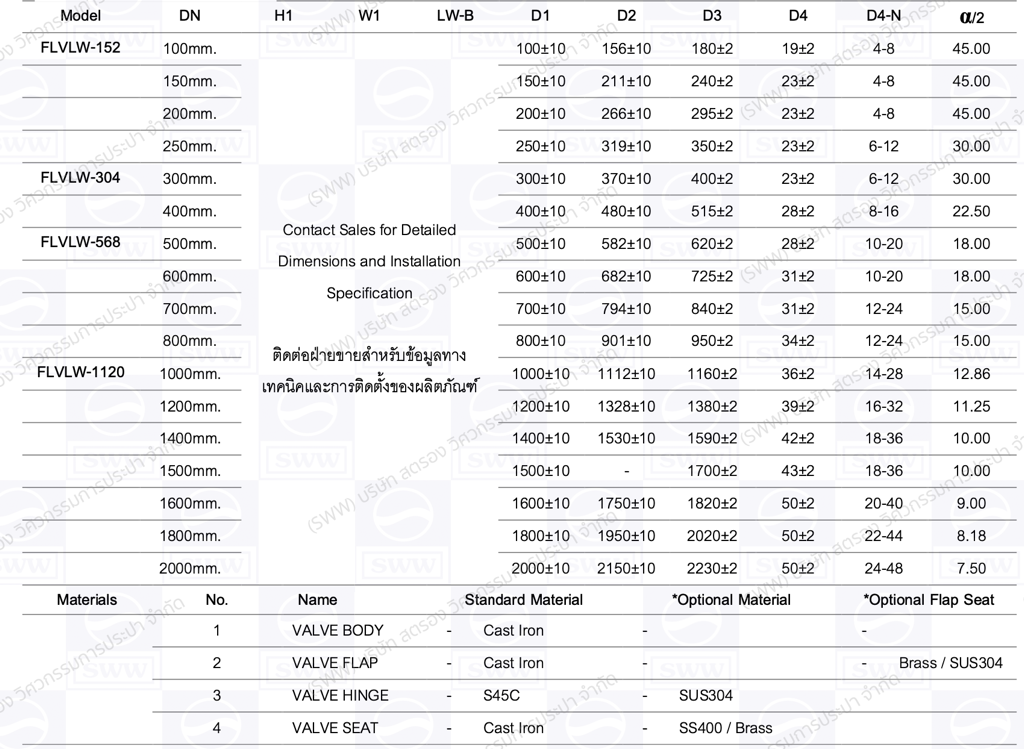

ตารางที่ 1: ขนาดมิติของ FLAP VALVE แบบรองลิ้นโลหะ 100-1200mm.

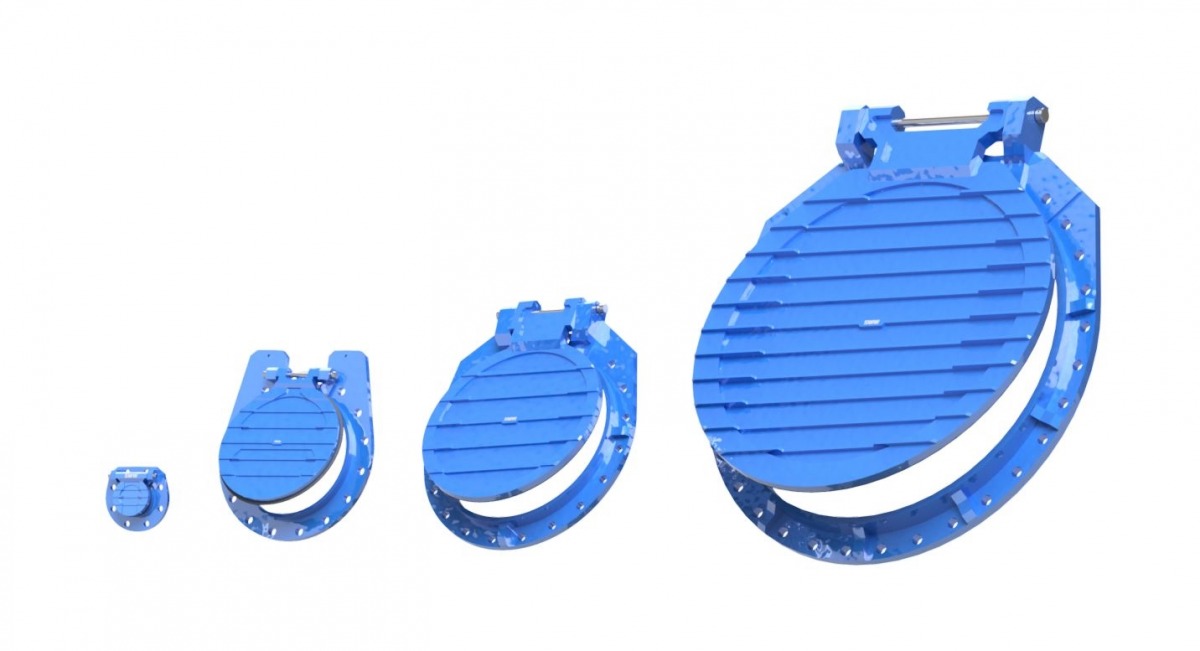

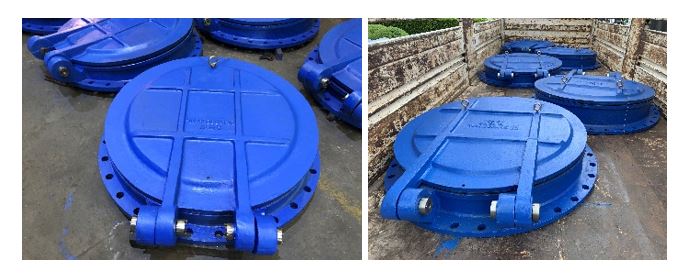

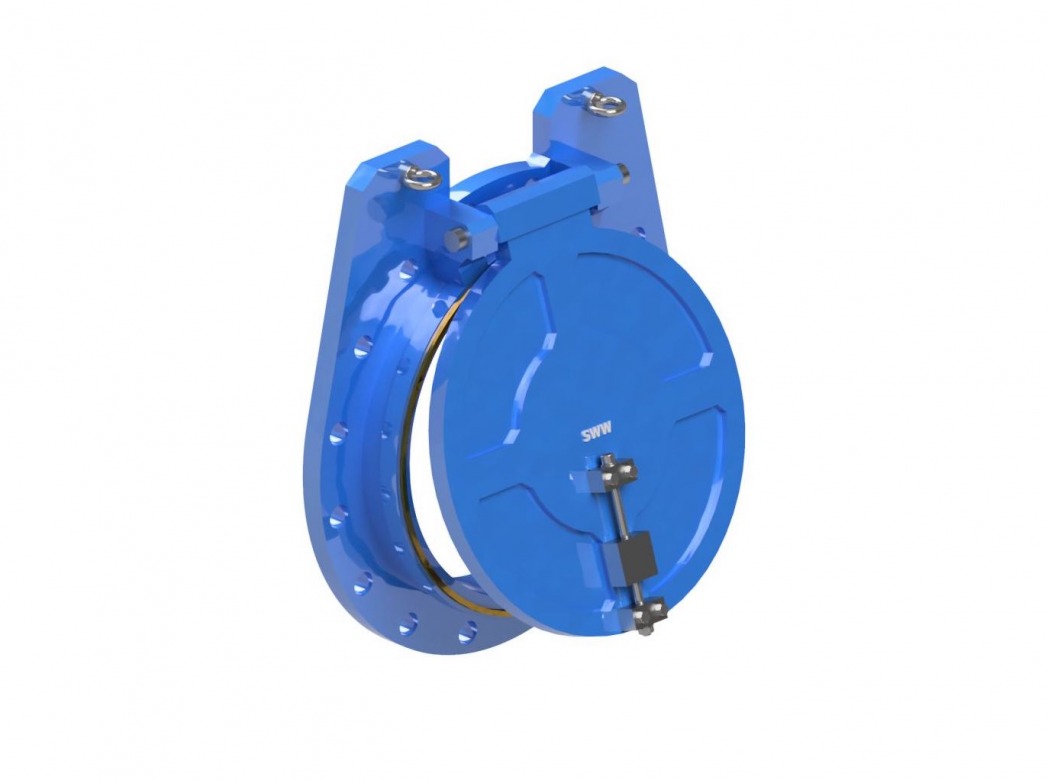

รูปภาพผลิตภัณฑ์ Flap Valve

COLUMN PIPE
MODEL: CP-DN1400-W/D-1200

COLUMN PIPE – Base Designed and Manufactured

PROJECT PROFILE – ผลงานการสร้าง – Model CP-DN1400-W/D-1200
- รับผลิตตามแบบและ ให้บริการออกแบบ

สอบถามเพิ่มเติม ติดต่อ
