เช็ควาล์ว Check Valve มอก.383

หมวดหมู่สินค้า :  ผู้ผลิตและจำหน่ายวาล์ว
ตราสินค้า :  SWW
คำค้นสินค้า :  เช็ควาล์ว Check Valve มอก.383-2539
ขอรายละเอียด ขอใบเสนอราคา

เช็ควาล์ว Check Valve มอก.383-2539

ความหมายของคำที่ใช้ในมาตรฐานผลิตภัณฑ์อุตสาหกรรมนี้ มีดังต่อไปนี้

  1. ประูตน้ำลิ้นกันกลับ (check valve) ซึ่งต่อไปในมาตรฐานนี้จะเรียกว่า "ประตูน้ำ" หมายถึง ประตูน้ำเหล็กหล่อ ซึ่งป้องกันการไหลย้อนกลับโดยใช้กลไกปิดกั้น หรือประตูน้ำที่เปิด โดยอาศัยความดันของของไหล และปิดโดยน้ำหนักของกลไกปิดกั้นเมื่อหยุดไหล และ/หรือปิดโดยใช้ความดันย้อนกลับ
  2. ประตูน้ำลิ้นกันกลับชนิดแกว่ง (check valve : swing type) หมายถึง ประตูน้ำซึ่งกลไกปิดกั้นรวมเป็นชิ้นเดียวกันกับลิ้น โดยหมุนแกว่งอยู่ด้วยบานพับ และมีแนวแกนของปล่อยช่องตัวเรือนอยู่ในแนวนอนหรือตั้ง
  3. ประเภทปิดสนิท (tigjt shut-off service type) หมายถึง ประตูน้ำที่ลิ้นมีขอบเป็นแผ่นยาง ในขณะปิดสัมผัสกับแหวนรองลิ้นโลหะในตัวเรือน จะไม่มีการรั่วซึมตามขอบลิ้น
  4. ประเภทอัตราการรั่วซึมต่ำ (low leakage rate service type) หมายถึง ประตูน้ำที่หน้าลิ้นเป็นโลหะ จะยอมให้มีการรั่วซึมตามขอบลิ้นได้เล็กน้อย
  5. เส้นผ่านศูนย์กลางภายในระบุ หมายถึง เส้นผ่านศูนย์กลางของทางน้ำผ่านภายในตัวเรือนประตูน้ำโดยประมาณ หรือขนาดของช่องแหวนรองลิ้นในตัวเรือน



เช็ควาล์ว

CAST IRON CHECK VALVE – RUBBER SEATED FOR WATER SERVICES

MODEL: *CHV-RS-DN

เช็ควาล์ว Check Valve มอก.383-2539

DIMENSIONS – มิติมาตรฐาน

เช็ควาล์ว Check Valve มอก.383-2539

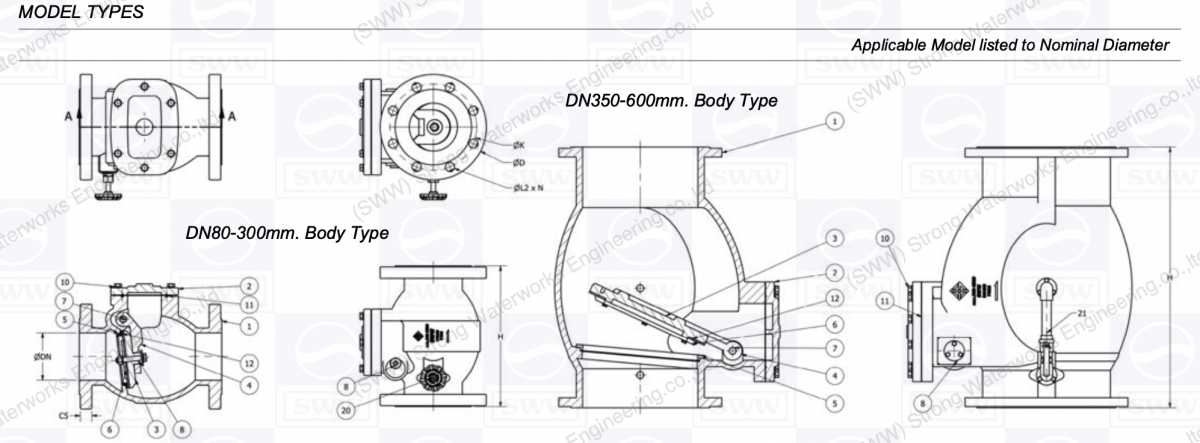

รูปที่ 1: ภาพแสดงส่วนประกอบและ มิติ (D,K,C5 และ L2) ของ เช็ควาล์ว



เช็ควาล์ว

รูปที่ 2: ภาพแสดงภาพตัดส่วนประกอบ ของ เช็ควาล์ว



Flange Standards: ISO7005-2

Nominal Diameter

(DN)

Outside Diameter

(D)

Flange Thickness

(C5)

Bolt Circle Diameter

(K)

Bolt Hole Diameter

(L2)

Number of Bolts

(n)

Class

(PN)

Hinge Joint Type:

Stem Key / Concentric Brushes

Seat Material

mm

inch

Standard Material

*Option Material

80

3

200

21

160

19

8

10

NBR

-

100

4

220

21

180

19

8

10

NBR

-

150

6

285

23

240

23

8

10

NBR

-

200

8

340

23

295

23

8

10

NBR

-

250

10

395

25

350

23

12

10

NBR

-

300

12

445

25

400

23

12

10

NBR

-

400

16

565

28

515

28

16

10

NBR

-

500

20

670

30

620

28

20

10

NBR

-

600

24

780

31

725

31

20

10

NBR

-

ตารางที่ 1: ขนาดมิติของ CHECK VALVE แบบรองลิ้นโลหะ 80-600mm.
